Centres d'usinage

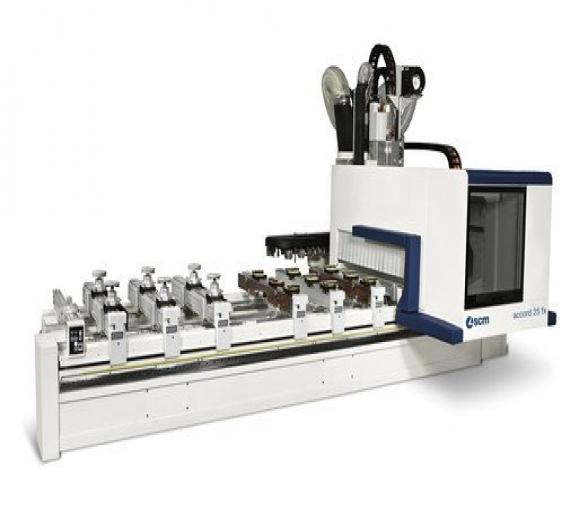

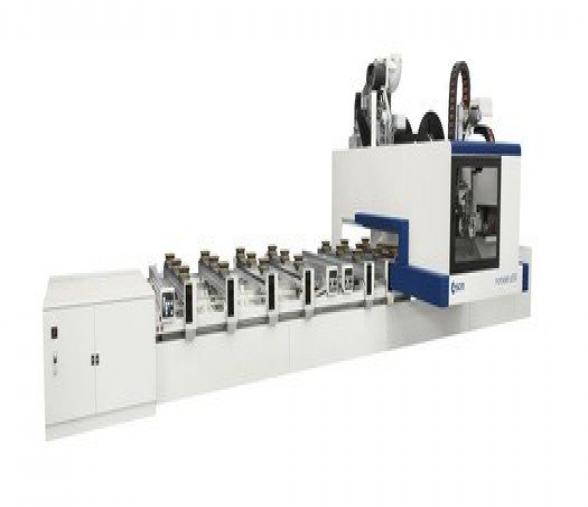

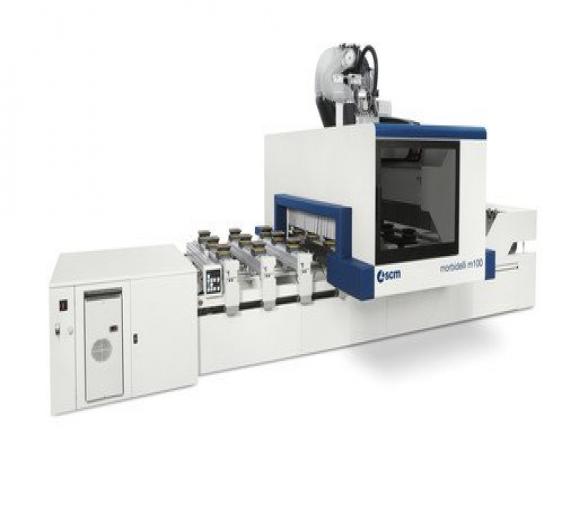

Centre d'usinage à contrôle numérique qui offre de grandes performances pour un investissement minimum, disponible avec plan à barres ou plan multifonction.
Idéal pour les P.M.E., il unit des prestations de haute technologie avec la plus grande simplicité d'utilisation pour la production flexible de portes, fenêtres, escaliers, éléments en massif et pour l'usinage de panneaux en bois et extra-bois: plastique, composites, résines et alliages légers.

Caractéristiques techniques :

Zones utiles de travail :
Dimensions axes X-Y-Z : 3680x1380x250 - 5020x1380x250 - 6360x1380x250 - 3680x1680x250 - 5020x1680x250 - 6360x1680x250

Axes :
Vitesse max. axes X-Y-Z : 60-60-30 m/min

Groupe opérateur :
Puissance électrobroche 5 axes (max.) : 12kW
Puissance électrobroche ¾ axes (max.) : 15 kW
Vitesse de rotation électrobroche 5 axes (max.) : 24000 tr/min
Vitesse de rotation électrobroche 3/4 axes (max.) : 24000 tr/min

Magasin outils sur groupe opérateur : 12 positions
Magasin outils arrière: 32 positions
Magasin outils latéral : 12 positions

Unité de perçage :
Mandrins verticaux et horizontaux (max.) n.30
Vitesse de rotation (max.) : 8000tr/min

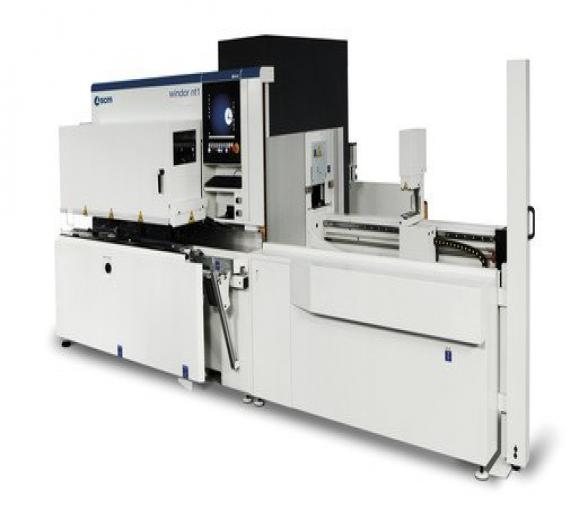

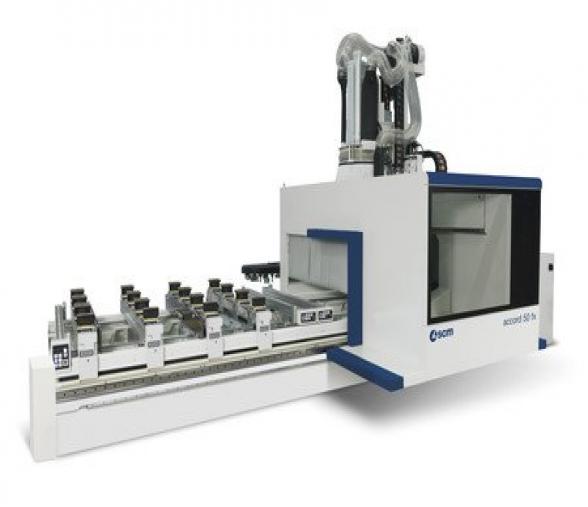

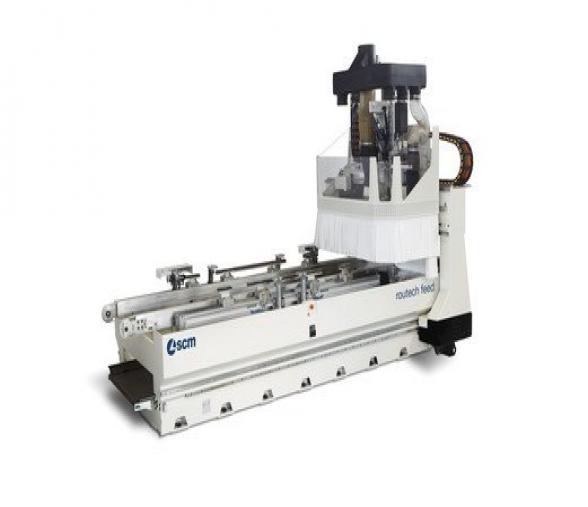

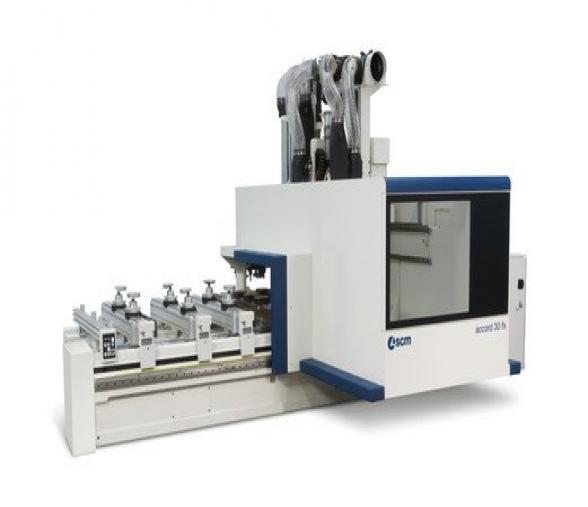

Centre d'usinage pour la production de menuiseries, portes, escaliers, éléments en bois massif, et plus généralement pour tous les usinages qui demandent un retrait de matière important, tout en gardant des qualités de précision et de finition élevées.

Caractéristiques techniques :

Zones d'usinage axe X : de 3050 à 6360 mm
Zones d'usinage axe Y : de 1380 à 1905 mm
Passage pièce : 250 mm
Puissance electromandrin : de 8.5 à 13 kW
Changeur d'outils max. : de 10 à 70 positions

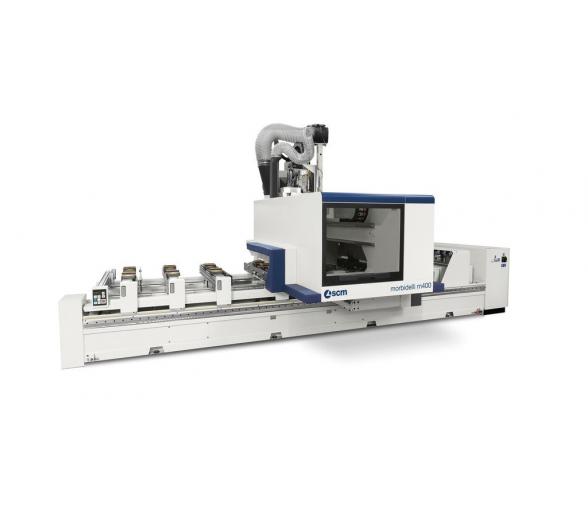

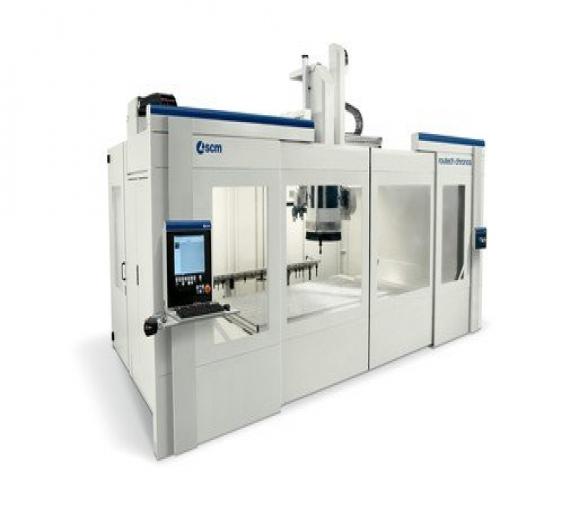

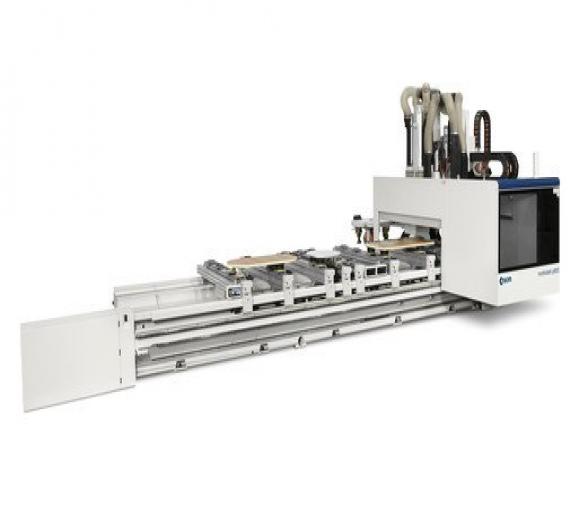

Conçu pour l’usinage de formes complexes et de pièces de grandes dimensions. Capable de satisfaire les exigences de divers secteurs d’activités, des objets design en bois aux applications sur des matériaux plastiques ou spécifiques.

Caractéristiques techniques :

Zones utiles de travail
Dimensions axes X-Y-Z : 3680x1680x500 mm  - 5020x1680x500mm  - 6360x1680x500mm - 3680x1905x500 mm - 5020x1905x500 - 6360x1905x500mm

Axes
Vitesse max. axes X-Y-Z : 95-80-30m/min

Groupe opérateur
Puissance électrobroche 5 axes (max.) : 17 kW
Vitesse de rotation électrobroche 5 axes (max.) : 24000 tr/min

Magasin outils sur groupe opérateur : 12 positions
Magasin outils arrière: 48 positions
Magasin outils latéral : 12 positions

Unité de perçage
Mandrins verticaux et horizontaux (max.) n.26
Vitesse de rotation (max.) : 8000tr/min

Une gamme complète de centres d'usinage à CNC intégrés avec système de chargement et déchargement automatique pour la gestion du cycle productif complet par un seul opérateur. Des solutions idéales pour satisfaire les exigences spécifiques d'une production flexible avec la technologie nesting et adaptées à l'usinage de panneaux de différents matériaux: lamellé-collé, contreplaqué, aggloméré, MDF, plastique, composites, résines et alliages légers.

Zones utiles de travail :
Dimensions panneaux: 3650x1600 - 3650x2120 - 4250x2120
Puissance électromandrin : de 12 à 15 kW
Changement outil : de 12 à 36 positions

Dimensions de la pièce à usiner:
Largeur max. : 4,5 m
Longueur max. : 50 m
Epaisseur max. : 360 mm
Puissance elctrobroche : 30 kW
Magasin outils : 12 positions
Diamètre lame jusqu'à 1020 mm

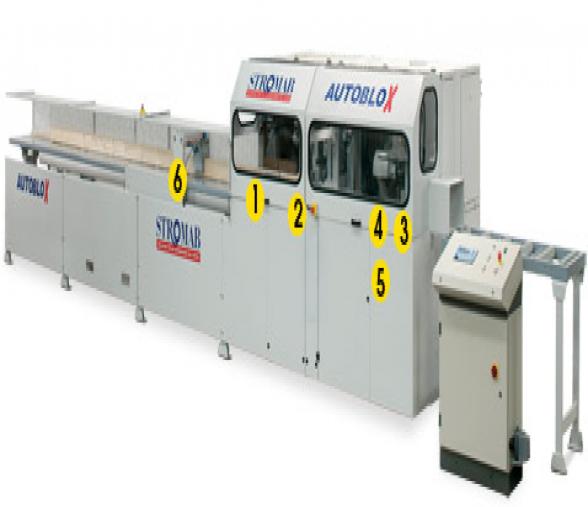

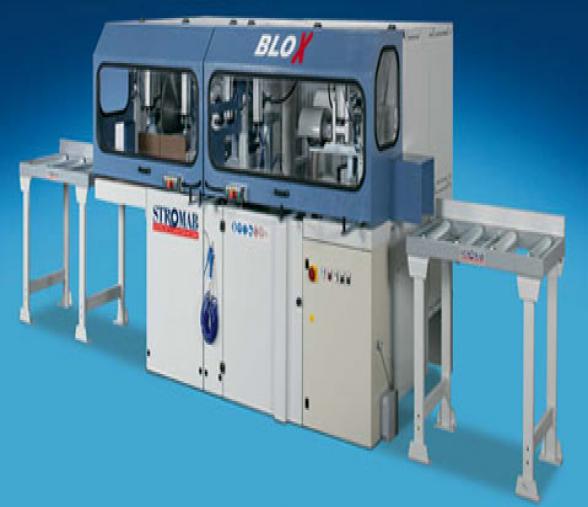

Centre d’usinage automatique pour chalet avec encastrement de type Block-House :
Dimensions maximales usinables : 200 mm (largeur) x 230 mm (hauteur)
Dimensions minimales usinables : 100 mm (largeur) x 60 mm (hauteur)
Déplacement automatique de la planche avec pince sur crémaillère de précision et moteur brushless
Programmateur type Power 1000 (ELCO)

4 Groupes d’usinage en ligne :
Groupe de fraisage horizontal et vertical (standard)
Groupe de coupe avec lame de 600 mm de diam. (sur demande)
Groupe d’emboîtement à tenon et mortaise avec fraises jusqu’à 230 mm (sur demande)
Groupe de perçage (sur demande)

Centre d’usinage pour chalet avec encastrement de type Block-House.
Dimensions maximales usinables : 230 mm (largeur) x 230 mm (hauteur)
Dimensions minimales usinables : 100 mm (largeur) x 60 mm (hauteur)
Déplacement manuel de la planche avec arrêts mécaniques réglables.

4 Groupes d’usinage en ligne :
Groupe de fraisage horizontal et vertical (standard)
Groupe de coupe avec lame de 600 mm de diam. (sur demande)
Groupe d’emboîtement à tenon et mortaise avec fraises jusqu’à 230 mm (sur demande)
Groupe de perçage (sur demande)

Equipement standard :
5 vérins pneumatiques verticaux pour le blocage de la pièce, 1 vérin pneumatique horizontal, 4 arrêts mécaniques réglables pour le positionnement de la pièce, Réglage manuel des outils avec afficheur mécanique, Avancement outils avec vérins oléopneumatiques, Outils NON inclus.

Posséde une zone d'usinage importante et un passage de pièce élevé, conçu pour la production de pièces courbes en bois, d'aménagement nautique, de moule pour fonderie et pour le secteur automobile et aéronautique.

Caractéristiques techniques :

Longueur max. axe X : 3050 - 4250mm
Largeur max. axe Y : 1560 mm
Hauteur max. axe Z : 800mm
Puissance électromandrin : de 11 à 15 kW
Changement d'outil : de 12 à 42 places

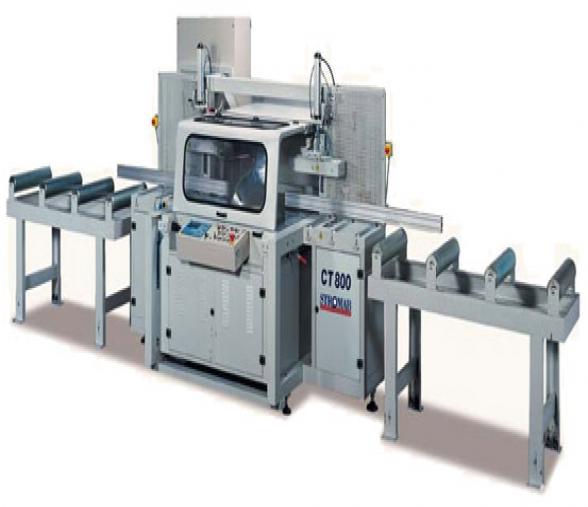

5 axes contrôlés par le programmeur:

Axe de rotation du banc de travail, de 0 ° à 340 °
Axe d'inclinaison de la lame, de 90 ° à 45 °
Axe de remontée de la lame lors de la coupe, jusqu'à 300 mm
Axe de déplacement de la pièce en travers
Axe de déplacement de l'unité de lame par rapport au guide
Système de déplacement de la pièce à usiner utilisant des roues caoutchoutées et motorisées et des barres de pression supérieures avec inclinaison pneumatique.

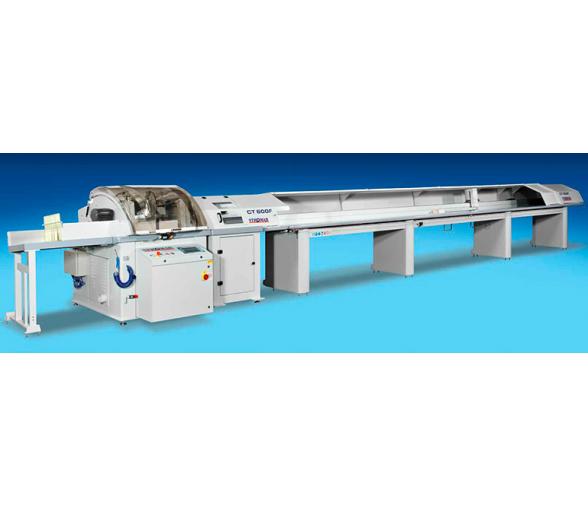

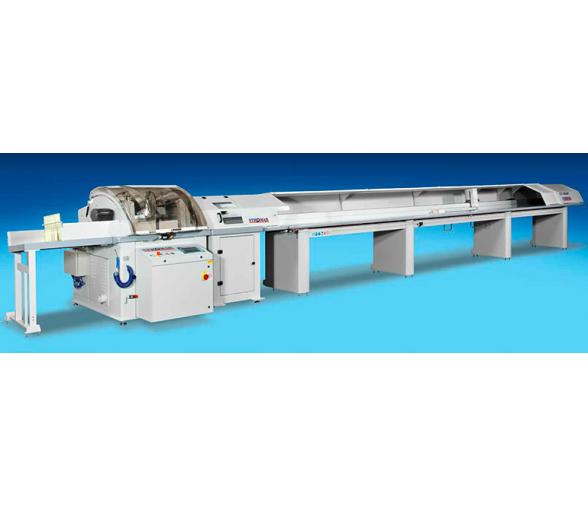

Associe la fiabilité des tronçonneuses pneumatiques à lame ascendante, le pousseur électronique avec système de guidage par pignon et crémaillère, la motorisation avec moteur brushless et réducteur épicycloïdal et un codeur de précision.
2 versions pour 2 solutions intégrées OPTI/OPTI PLUS
OPTI : fonction qui permet la mesure automatique de la pièce à découper. Solution optimale pour usiner des matériaux de longueur variable, avec chargement de pièces individuelles ou de paquets.
6 options d'optimisation (Longueur maximale, Séquence, Séquence table, Volume, Déchet minimum et Priorité).
OPTI PLUS : fonction de détection des signes qui garantit une optimisation totale et l’élimination des nœuds et défauts. Marquage avec des craies fluorescentes.

De l'usinage de panneaux en modalité nesting à l'usinage de portes, escaliers et éléments en bois massif. Ergon NT est la solution idéale pour une intégration en cellule d'usinage avec pont automatique de chargement et déchargement.

Zone d'usinage en X : de 3680 à 6360 mm
Zone d'usinage en Y :  3120mm
Passage pièce : 280mm
Changement outils à bord pour chaque tête positions : 12
Changement outils latéraux max.positions : 48

Caractéristiques techniques :

Longueur pièce usinable max. : 3200mm
Largeur pièce usinable max. : 210 mm
Épaisseur pièces usinable max. : 160 mm
Espace utile sous la table de travail  : 110 mm
Hauteur table de travail : 1020 mm

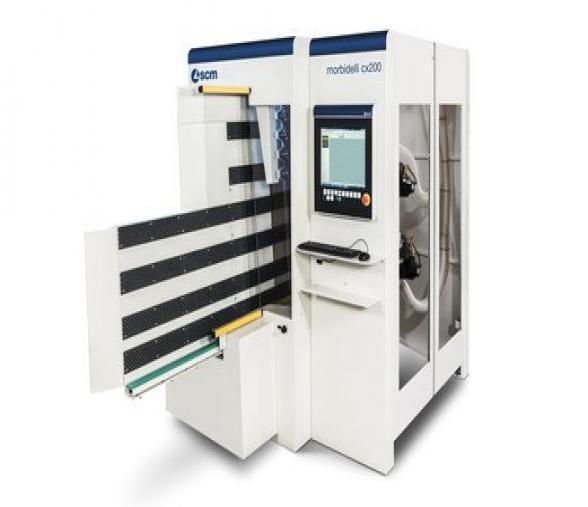

Caractéristiques techniques :

Zone d'usinage en  Y (min/max) : 250(100)  / 3100 mm
Zone d'usinage axe X (1 panneau) : 150(100) / 1600 mm
Zone d'usinage axe X (2 panneaux) : 150(100) / 800 mm
Passage panneau : 12 - 35 mm
Puissance moteur mandrins verticaux : 4 kW
Puissance moteur mandrins horizontaux : 2,2 kW
Puissance groupe lame : 2,2 kW
Puissance électromandrin : 6,6 kW

Caractéristiques techniques :

Dimension max. pièce usinable : 3050x900x60mm
Dimension min. pièce usinable : 200x70x10 mm
Vitesse axes X–Y : 40-40 m/min
Mandrins verticaux indépendants : n°12 (7+5)
Mandrins horizontaux indépendants le long de X : n°4
Mandrins horizontaux indépendants le long de Y : n°2
Puissance électromandrin HSK 63F :  5,5 kW

Caractéristiques techniques :

Dimension max. pièce usinable : 3050x1300x95mm
Dimension min. pièce usinable : 200x50x8 mm
Vitesse axes X–Y-Z : 70-40-30m/min
Têtes de perçage : n°2
Mandrins verticaux indépendants  : n°24 (12+12)
Mandrins horizontaux indépendants le long de X : n°8 (4+4)
Mandrins horizontaux indépendants le long de Y: n° 3 (2+1)
Puissance électromandrin HSK 63F: 6,6 kW
Changement outil : n° positions 6

Quelques clics pour créer et réaliser des pièces de n'importe quelle forme, grâce à la suite logicielle Maestro qui gère la machine dispose de modules spécifiques per n'importe quel process de production.
Unique sur le marché avec un rapport performance/prix incomparable, il peut être configuré selon les exigences et le plan d'investissement du client.

Zones utiles de travail

Dimensions axes X-Y-Z : 3110x1320 - 3710x1320 - 5510x1320 - 3110x1620 - 3710x1620 - 5510x1620

Axes :
Vitesse vectorielle axes X-Y-Z : 56 (ProSpace) - 78 (ProSpeed) m/min
Passage panneau en Z : 180 mm

Unité de fraisage :
Puissance moteur (max.) :  15 (20,5) kW (hp)
Vitesse de rotation (max.) : 24000 tr/min
Outils disponibles sur le magasin (max.) : 44 positions

Unité de perçage :
Mandrins verticaux indépendants  : 21 n.
Mandrins horizontaux indépendants (max.) : 12 n.
Vitesse de rotation (max.) : 8000tr/min
Lame integrée en X, diamètre : 125 mm

Groupe lame 0-90° :
Puissance moteur (max) : 2,2 (3) kW (hp)
Vitesse de rotation (max.) : 6000 tr/min

Unité de fraisage auxiliaire :
Puissance moteur (max.) : 4,5 (6) kW (hp)
Vitesse de rotation (max.) : 18000 tr/min

Performances sans pareilles avec la structure a portique mobile et la programmation facilitée de chaque procédé de fabrication grâce au logiciel Maestro CNC.

Zones utiles de travail :
Dimensions axes X-Y-Z : 3680x1380 - 3680x1680 - 5020x1380 - 5020x1680 - 6360x1380 - 6360x1680

Axes :
Vitesse vectorielle axes X-Y : 85 m/min
Vitesse axe Z : 30 m/min
Passage panneau en axe Z : 170 mm

Unité de fraisage :
Puissance moteur (max.) :  15 (21) kW (Ch)
Vitesse de rotation (max.) : 24000 tr/min
Outils disponibles sur le magasin (max.) : 36 places

Unité de perçage :
Mandrins verticaux indépendants  : 25 n.
andrins horizontaux indépendants (max.) : 12n
Vitesse de rotation (max.) : 8000tr/min
Lame integrée en X, diamètre : 125 mm
Lame intégrée 0-90°, diamètre : 160 mm

Performances sans pareil avec la structure a portique mobile et la programmation facilitée de chaque procédé de fabrication grâce au logiciel Maestro CNC.
Disponible aussi en version "cellule" équipée d’élévateur de chargement et de tapis de déchargement.
Compatibilité avec le lecteur d'écran activée.

Caractéristiques techniques :

Zones utiles de travail :
Dimensions axes X-Y-Z : 3650x1320 - 3650x1600 - 3650x1840 - 3650x2120 - 4970x1320 - 4970x1600 - 4970x1840 - 4970x2120 - 6170x1320 - 6170x1600 - - 6170x1840 - 6170x2120

Axes :
Vitesse vectorielle axes X-Y : 85 m/min
Vitesse axe Z : 30 m/min
Passage panneau en axe Z : 170 mm

Unité de fraisage :
Puissance moteur (max.) :  15 (21) kW (Ch)
Vitesse de rotation (max.) : 24000 tr/min
Outils disponibles sur le magasin (max.) : 36 places

Unité de perçage :
Mandrins verticaux indépendants  : 25 n.
Mandrins horizontaux indépendants (max.) : 12n
Vitesse de rotation (max.) : 8000tr/min
Lame integrée en X, diamètre : 125 mm
Lame intégrée 0-90°, diamètre : 160 mm

Grâce à son design unique et au système de sécurité PRO-SPACE, il occupe peu d’espace et on y peut accéder sur chaque coté pour le mouvement des panneaux et des petits composants.

ENCOMBREMENT MINIMUM ET FLEXIBILITÉ MAXIMALE : PROTECTIONS PRO-SPACE
Zone de chargement entièrement libre pour réduire au minimum l’espace occupé.
L’absence de protections périmétrales permet un accès au plan de travail sur chaque côté de la machine.

LE PERÇAGE PARFAIT : MANDRIN RO.AX
Absence de jeux pendant l’usinage avec la nouvelle technologie RO.AX (broche à technologie rotoaxiale) le mandrin le plus performant du marché, avec une vitesse de rotation jusqu’à 8000 t/min. La robustesse des têtes de perçage est prouvée par les coûts de maintenance réduits: un temps cinq fois inférieur à celui imposé par la majorité des constructeurs.

GAGE D’EFFICACITÉ ET D’ÉCONOMIE: PLAN DE TRAVAIL H.E. (Haute Efficacité)
Plan de travail robuste, pratique et indéformable dans le temps grâce à sa structure en aluminium.
Équipement simple et rapide grâce au système de fermeture magnétique du vide: en quelque seconde le vide est concentré seulement dans la zone de positionnement de la pièce.

ABSENCE TOTALE DE VIBRATIONS: STRUCTURE À PORTIQUE MOBILE
Performances sans pareil avec la structure à portique mobile qui permet d’atteindre des vitesses d’usinage élevées en garantissant toujours la meilleure qualité des pièces produites.

Quelques clics pour créer et réaliser des pièces de n'importe quelle forme et appliquer avec extrême simplicité différentes typologies de chant. Unique sur le marché avec un rapport performance/prix incomparable, il dispose aussi de ventouses He-Pod qui apportent la troisième dimension au plan de travail.

Zones utiles de travail :
Dimensions axe X - Y: 3110x1620 - 3710x1620 - 5510x1620 mm

Axes :
Vitesse vectorielle : 56 (ProSpace) - 78 (ProSpeed)
Passage panneau en axe Z : 180 mm

Unité de fraisage :
Puissance moteur (max.) :  15 (20,5) kW (hp)
Vitesse de rotation (max.) : 24000 tr/min
Outils disponibles sur le magasin (max.) : 60 positions

Unité de perçage :
Mandrins verticaux indépendants  : 21 n.
Mandrins horizontaux indépendants (max.) : 12n
Vitesse de rotation (max.) : 8000tr/min
Lame integrée en X, diamètre : 125 mm

Groupe d’application de chant :
Hauteur du chant : de 16 à 85 mm
Epaisseur du chant : de 0,4 à 3 mm

Une solution parfaite pour travailler en “juste-à-temps” et réaliser des panneaux prêts à être assemblés. Le centre permet de réaliser tous les usinages d'un panneau sur un seul centre d'usinage, en garantissant des standards de qualité élevés lors de l'application du chant. Une réponse technologique de premier ordre pour répondre aux demandes de différents secteurs d'activité: du mobilier de bureau aux chambres, jusqu'aux applications personnalisées pour magasins et intérieurs.

Caractéristiques techniques :
Zone d'usinage en X : 5020 - 6360 mm
Zone d'usinage en Y : 1680 - 1830 mm
Mandrins de perçage (qté) : de 26 à 50
Puissance électromandrin : de 11 à 17 kW
Outils disponibles dans le magasin (qté) : de 18 à 34
Hauteur du chant : 15/84 mm
Epaisseur du chant : 0.5 - 3.0 mm
Capacité du magasin de chant : de 2 à 12

Caractéristiques techniques :

Zone d'usinage en X (min/max) : 250  / 3000mm
Zone d'usinage en Y (min/max) : 100 / 900 mm
Passage panneau : 12 - 60mm
Puissance moteur mandrins verticaux : 2,2 kW
Puissance moteur mandrins horizontaux : 2,2 kW

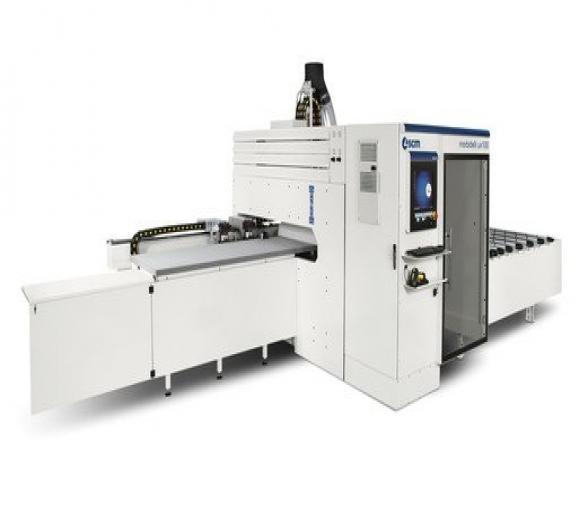

Caractéristiques techniques :

Axes  :
Longueur panneau (max.) : 3200mm
Largeur panneau (max.) : 1300mm
Epaisseur panneau (max.) : 80mm
Poids panneau (max.) : 100kg
Vitesse axes X-Y-Z (max.) : 120- 35- 30m/min

Tête de perçage :
Mandrins verticaux : n. 31+31, jusqu'à 6000 tr/min
Mandrins horizontaux : 8(X)/4(Y), jusqu'à 6000 tr/min
Lames intégrées en X : diamètre 125 mm, 7500 tr/min

Electromandrin :
Puissance (S6) : 9,5 (13) kW (Hp)
Vitesse max. : 24 000 tr/min
Outils disponibles : 6+6 n.

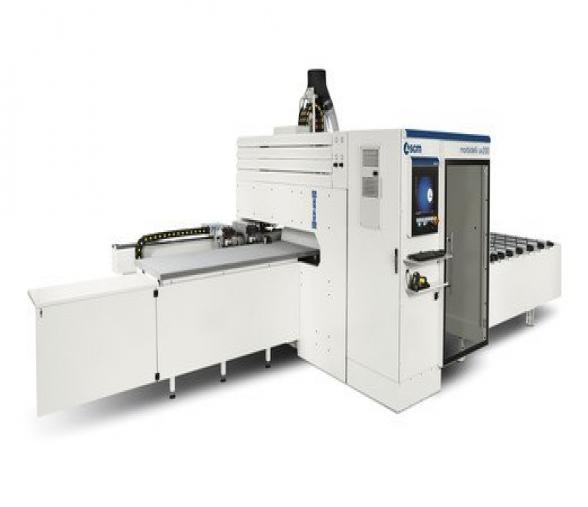

Caractéristiques techniques :

Axes :
Longueur panneau (max.) : 3200mm
Largeur panneau (max.) : 1300mm
Epaisseur panneau (max.) : 80mm
Poids panneau (max.) : 100kg
Vitesse axes X-Y-Z (max.) : 120- 35- 30m/min

Tête de perçage :
Mandrins verticaux : n. 48+48, jusqu'à 6000 tr/min
Mandrins horizontaux : 16(X)/4(Y), jusqu'à 6000 tr/min
Lames intégrées en X : diamètre 125 mm, 7500 tr/min

Electromandrin :
Puissance (S6) : 9,5 (13) kW (Hp)
Vitesse max. : 24 000 tr/min
Outils disponibles : 6+6 n.

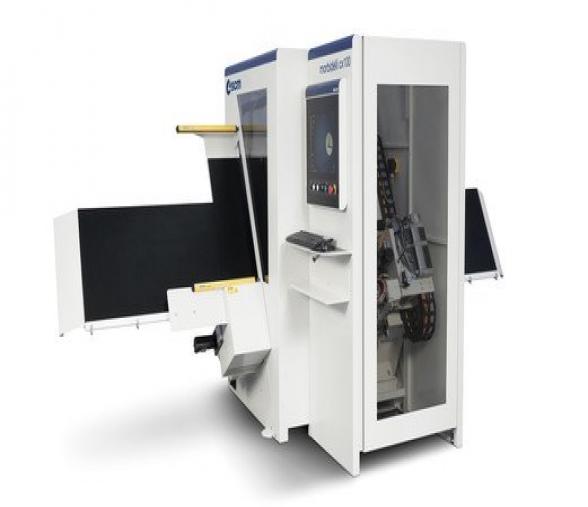

Caractéristiques techniques :

Zone d'usinage axe X (min/max) : 250  / 3100 mm
Zone d'usinage axe X (1 panneau) : 150 / 1600 mm
Zone d'usinage axe X (2 panneaux) : 150 / 800 mm
Passage panneau : 12 - 35 mm
Puissance moteur mandrins verticaux : 3 kW
Puissance moteur mandrins horizontaux : 1,2 kW
Puissance groupe lame : 1,5 kW
Puissance électromandrin : 6,6 kW

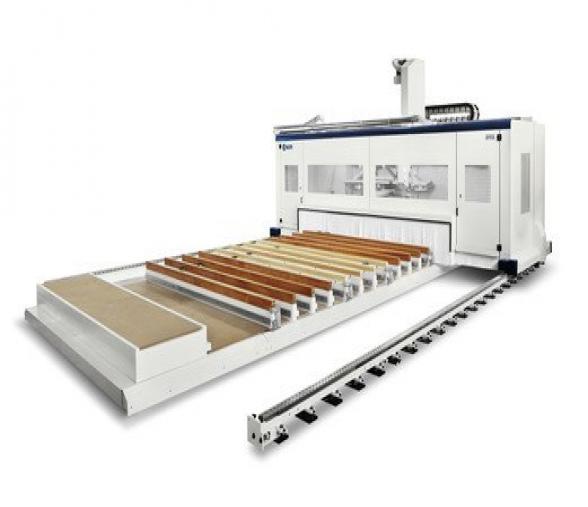

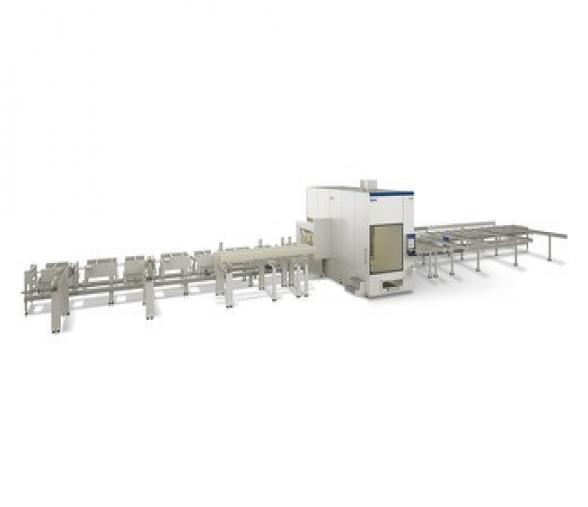

Caractéristiques techniques :

Longueur maxi pièce gérée avec chargement : 19000 mm
Section maxi usinable sur les 6 faces : 1250 x 300 mm
Puissance electrobroche : 13 kW
Magasin outils : 18 positions
Diamètre lame jusqu'à 600 mm

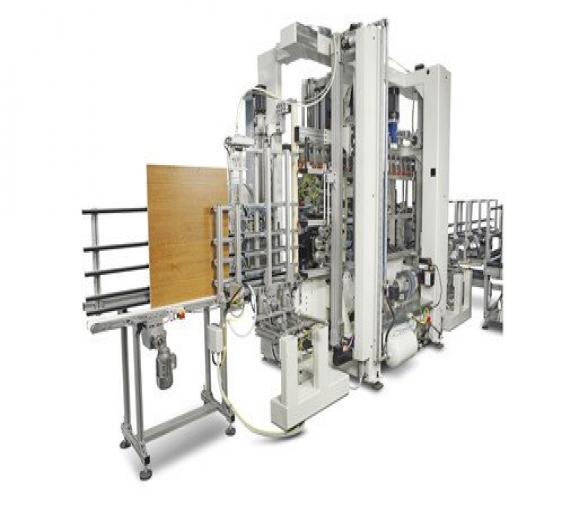

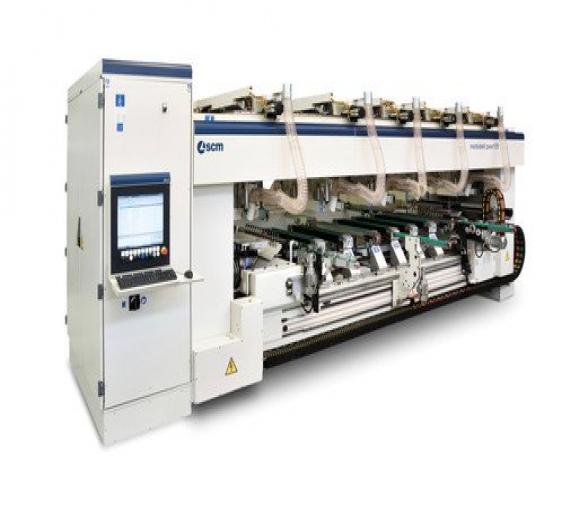

Caractéristiques techniques :

Zone d'usinage axe X (longueur pièce usinable (min) : 250 / 300 mm
Zone d'usinage axe X (longueur pièce usinable (max) : 2700 /3200 (supérieure) mm
Zone d'usinage axe Y (largeur panneau (min/ max) : 50 / 1300 (1700) mm
Epaisseur pièce usinable (min/max) : 8 - 80 mm
Nombre de groupes opérateurs maxi (y compris le groupe d'insertion) : n.4 - 6
Vitesse maxi d'entraînement pour le transport des pièces : 62 /92 m/min
Temps de changement d'outils modèle REVOLVER sec : 1,5 min
Faces usinables  (selon le modèle du transport de pièces) : n.4 - 5

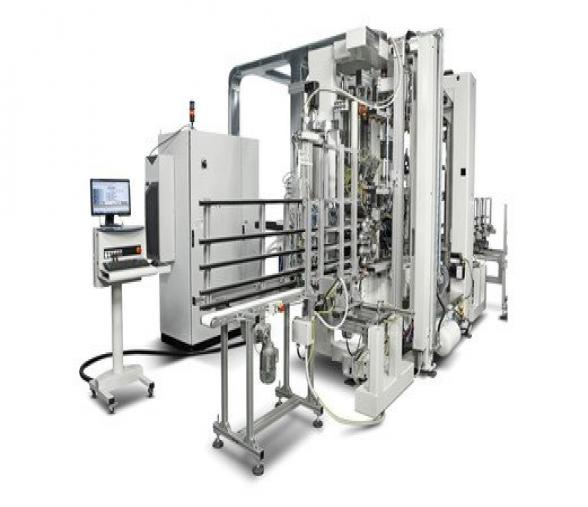

Caractéristiques techniques :

Zone d'usinage axe X (longueur pièce usinable (min) : 250 / 300 mm
Zone d'usinage axe X (longueur pièce usinable (max) : 2700 /3200 (supérieure) mm
Zone d'usinage axe Y (largeur panneau (min/ max) : 50 / 1300 (1700) mm
Epaisseur pièce usinable (min/max) : 8 - 80 mm
Nombre de groupes opérateurs maxi (y compris le groupe d'insertion) : n.4 - 6
Vitesse maxi d'entraînement pour le transport des pièces : 62 /92 m/min
Temps de changement d'outils modèle REVOLVER sec : 1,5 min
Faces usinables  (selon le modèle du transport de pièces) : n.4 - 5

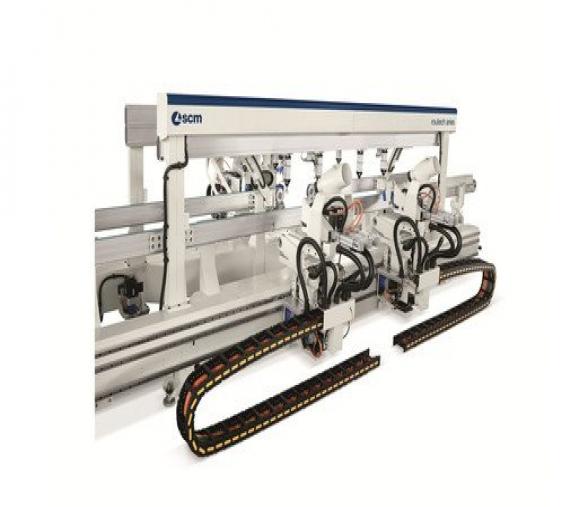

Vitesse maximale de réglage garantie par la gestion automatique du positionnement et du blocage des pièces (grâce à un programme).
Vitesse maximale d'usinage grâce aux groupes opérateurs qui réalisent, en même temps, les opérations sur les deux côtés de la porte.

Caractéristiques techniques :
Longueur : de 1600 à 2500 mm
Largeur : de 330 à 1300 mm
Epaisseur : de 40 à 80 mm

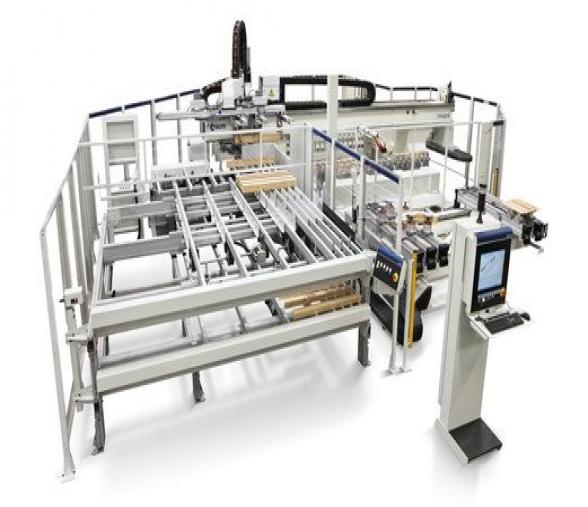

Réglages rapides de la machine garantis par la gestion automatique, grâce au programme pièce, des opérations de transport, référencement et blocage.
Des usinages rapides et optimisés grâce à la large possibilité de configuration du groupe opérateur selon ses propres exigences.
Excellente qualité des produits finis grâce à l'absence de vibrations garantie par la structure très rigide à portique mobile.

Caractéristiques techniques :
Largeur : 5230 mm
Longueur : 6700 mm
Hauteur : 3000mm

Tronçonneuse à pousseur électronique à axe contrôlé.

Associe la fiabilité des tronçonneuses pneumatiques à lame ascendante, le pousseur électronique avec système de guidage par pignon et crémaillère, la motorisation avec moteur brushless et réducteur épicycloïdal et un codeur de précision.
3 versions pour 3 solutions intégrées BASE/OPTI/OPTI PLUS
BASE : conçue pour usiner des matériaux de longueur constante, avec chargement de pièces individuelles ou de paquets. 3 options d’optimisation (Longueur maximale, Séquence et Séquence table)
OPTI : fonction qui permet la mesure automatique de la pièce à découper. Solution optimale pour usiner des matériaux de longueur variable, avec chargement de pièces individuelles ou de paquets.
6 options d'optimisation (Longueur maximale, Séquence, Séquence table, Volume, Déchet minimum et Priorité).
OPTI PLUS : fonction de détection des signes qui garantit une optimisation totale et l’élimination des nœuds et défauts. Marquage avec des craies fluorescentes.

Caractéristiques techniques :

Longueur min. - max. pièce : 200 - 3000 (200 - 3800 opt.) mm
Largeur min. - max. pièce : 40 - 200 mm
Épaisseur min. - max. pièce : 40 - 140 mm
Inclinaison maximale tenons : ± 60°
Vitesse d’avance chariot à tenonner : 0 ÷ 12 m/min
Vitesse d’avance en profilage : 6 (4 ÷ 10 opt.) m/min
Hauteur plan de travail en tenonnage : 990 mm
Hauteur plan de travail en profilage : 870 mm
