Scies

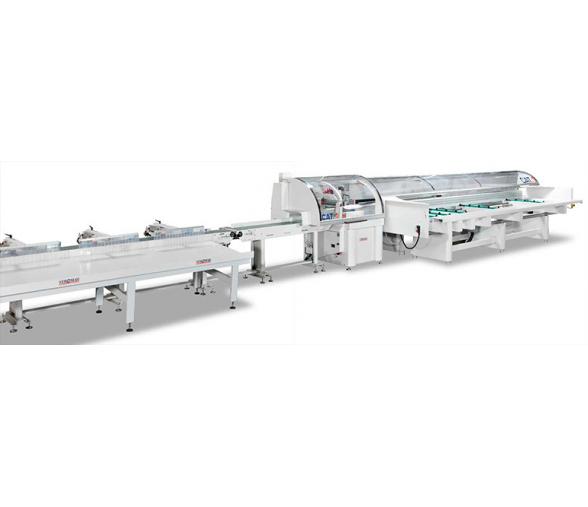

Programmation simple et immédiate grâce au nouveau logiciel fourni sur la machine et à un PC industriel évolué sur base Windows
Chargeur à module continu
Entraîneur avec chaînes et chevilles réglables
Aligneurs pneumatiques
Plan de travail en acier galvanisé
Pousseur avec profil en aluminium
Système d’avancement avec pignon et crémaillère
Avancement avec moteur brushless
Chariot-pince avec système pneumatique innovant
Pince inférieure escamotable
Tronçonneuse pneumatique avec cycle de coupe à hautes performances
Aligneurs en entrée et sortie
Tapis de lancement
Déchargeur électronique avec vérins pneumatiques

La sécurité maximale d'utilisation disponible sur le marché, obtenue grâce au système exclusif SCM constitué de barrières qui assurent l'anti-retour et la protection des éclats pendant l'usinage.

Caractéristiques techniques :

Diamètre max. de la lame scie avec l'inciseur monté : 315 mm
Dépassement de la lame scie par rapport au plan de travail à 90°/45° : 100/70 mm
Largeur de coupe par rapport au guide parallèle : 1000 ÷ 1500 mm
Capacité d'équarrissage : 3200 ÷ 3800 x 3200 mm
Puissance moteur triphasé à partir de : 5 (6) kW - 50 (60) Hz

Caractéristiques techniques :

Diamètre max. de la lame scie avec l'inciseur monté : 350 mm
Dépassement de la lame scie par rapport au plan de travail à 90°/45° : 118/81 mm
Largeur de coupe par rapport au guide parallèle : 1000 ÷ 1500 mm
Capacité d'équarrissage : 3200 ÷ 3800 x 3200 mm
Puissance moteur triphasé à partir de : 7 (8) kW - 50 (60) Hz

Caractéristiques techniques :

Diamètre max. de la lame scie avec l'inciseur monté : 400 mm
Dépassement de la lame scie par rapport au plan de travail à 90°/45° : 140/97 mm
Largeur de coupe par rapport au guide parallèle : 1000 ÷ 1500 mm
Capacité d'équarrissage : 3200 ÷ 3800 x 3200 mm
Puissance moteur triphasé à partir de : 7 (8) kW - 50 (60) Hz

Caractéristiques techniques :

Diamètre max. de la lame scie avec l'inciseur monté : 400 mm
Dépassement de la lame scie par rapport au plan de travail à 90°/45° : 140/97 mm
Largeur de coupe par rapport au guide parallèle : 1000 ÷ 1500 mm
Capacité d'équarrissage : 3200 ÷ 3800 x 3200 mm
Puissance moteur triphasé à partir de : 7 (8) kW - 50 (60) Hz

Caractéristiques techniques :

Diamètre max. de la lame scie : 550 mm
Dépassement de la lame scie par rapport au plan de travail à 90°/45° : 200/130 mm
Largeur de coupe par rapport au guide parallèle : 1000 ÷ 1500 mm
Capacité d'équarrissage : 3200 ÷ 3800 x 3200 v
Puissance moteur triphasé à partir de : 7 (8) kW - 50 (60) Hz

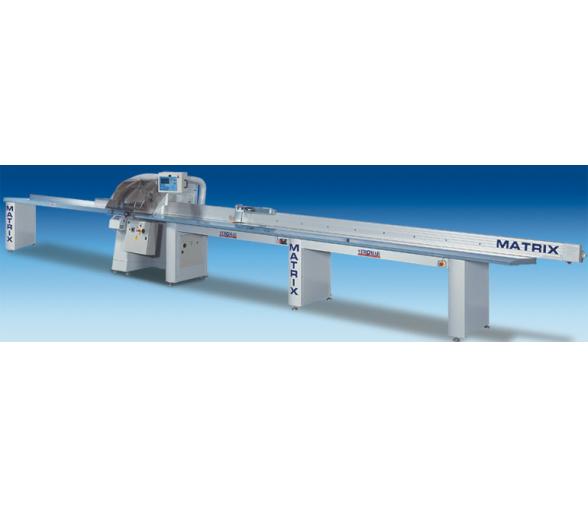

2 versions pour 2 solutions intégrées OPTI/OPTI PLUS
OPTI : fonction qui permet la mesure automatique de la pièce à découper. Solution optimale pour usiner des matériaux de longueur variable, avec chargement de pièces individuelles ou de paquets.
6 options d'optimisation (Longueur maximale, Séquence, Séquence table, Volume, Déchet minimum et Priorité).
OPTI PLUS : fonction de détection des signes qui garantit une optimisation totale et l’élimination des nœuds et défauts. Marquage avec des craies fluorescentes.

ÉQUIPEMENT STANDARD : Programmateur à écran tactile de 12 pouces BECKHOFF, Port USB, Port Ethernet, Logiciel de fonctionnement WINDOWS, Capacité d’enregistrer jusqu’à 10000 listes de coupe, Lame en widia, Levage pneumatique du pousseur en fin de cycle et retour surélevé en début de cycle, rotation à +/- 70°.

Caractéristiques techniques :

Diamètre max. de la lame scie avec l'inciseur monté : 400 mm
Dépassement de la lame scie par rapport au plan de travail à 90°/45° : 140/97 mm
Largeur de coupe par rapport au guide parallèle : 1500 mm
Capacité d'équarrissage : 3200 ÷ 3800 x 3200 mm
Puissance moteur triphasé à partir de : 7 (8) kW - 50 (60) Hz

Caractéristiques techniques :

Diamètre max. de la lame scie avec l'inciseur monté : 450 mm
Diamètre max. de la lame scie : 550 mm
Dépassement de la lame scie par rapport au plan de travail à 90°/45° : 200/130 mm
Largeur de coupe par rapport au guide parallèle : 1500 mm
Capacité d'équarrissage : 3200 ÷ 3800 x 3200 mm
Puissance moteur triphasé à partir de : 7 (8) kW - 50 (60) Hz

Caractéristiques techniques :

Diamètre max. de la lame scie avec l'inciseur monté : 550 mm
Dépassement de la lame scie par rapport au plan de travail à 90°/+46°/-46° : 200/130/105 mm
Largeur de coupe par rapport au guide parallèle : 1500 mm
Capacité d'équarrissage : 3200 ÷ 3800 x 3200 mm
Puissance moteur triphasé à partir de : 9 (11) kW - 50 (60) Hz

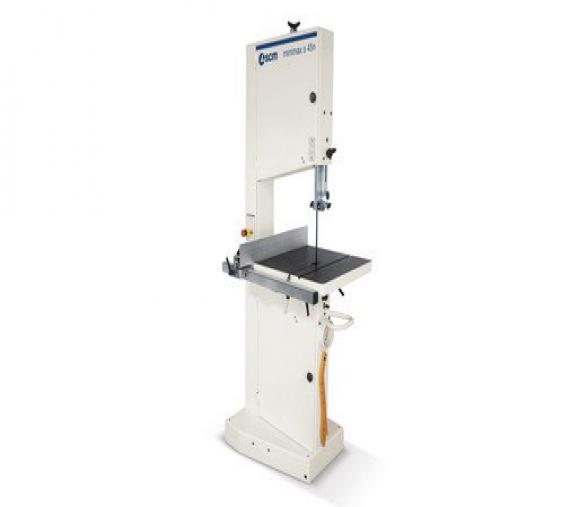

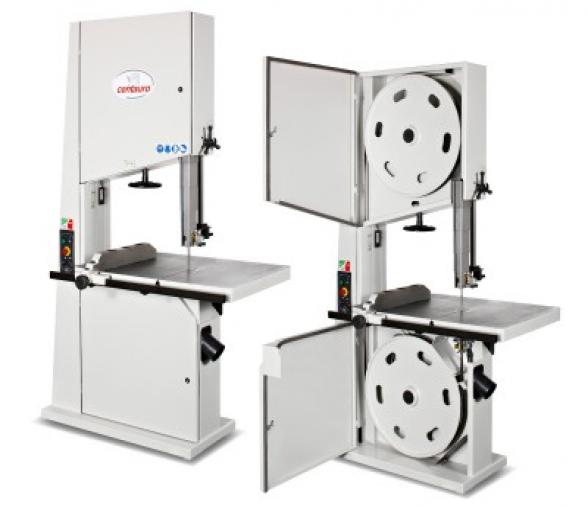

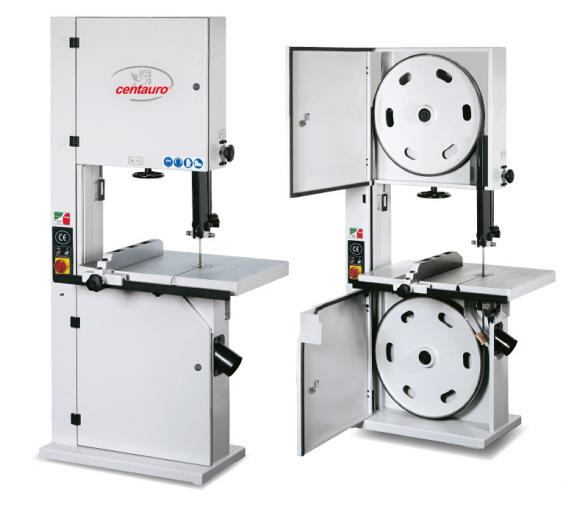

Caractéristiques techniques :

Dimensions table d'usinage : 520 x 600 mm
Diamètre volants en fonte : 450 mm
Hauteur maxi de coupe : 300 mm
Largeur maxi de coupe : 440 mm
Inclinaison table d'usinage : 0° ÷ 20°
Puissance moteurs triphasés : 3 (3,6) kW - 50 (60) Hz

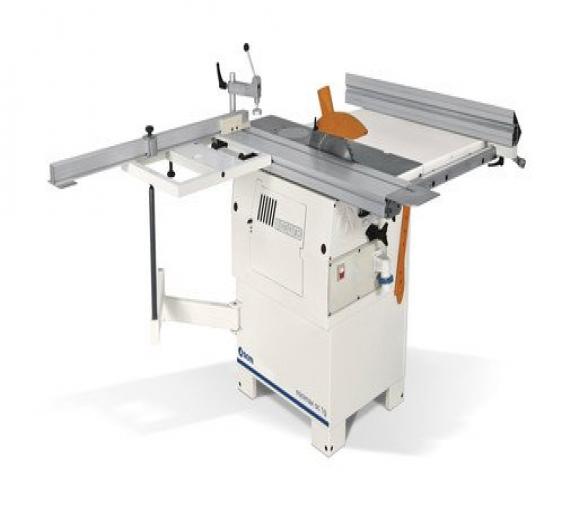

Caractéristiques techniques :

Diamètre maxi. lame scie : 250 mm
Max. projection de la lame de scie de la table à 90°/45° : 75/60 mm / no.
Largeur de coupe sur une clôture parallèle : 700 mm
Capacité à équarrir : 1200 mm
Puissance moteurs triphasés à partir de : 1,8 (2,2) kW - 50 (60) Hz

Caractéristiques techniques :

Diamètre maxi. lame scie avec inciseur monté : 315 mm
Sortie maxi. de la lame à 90°/45° : 100/78 mm
Largeur de coupe au guide parallèle : 900 ÷ 1270 mm
Capacité à équarrir : 1660 mm
Puissance moteurs triphasés à partir de : 4 (4,8) kW - 50 (60) Hz

Caractétristiuqes techniques :

Diamètre maxi. lame scie avec inciseur monté : 315 mm
Sortie maxi. de la lame à 90°/45° : 100/78 mm
Largeur de coupe au guide parallèle : 900 ÷ 1270 mm
Capacité à équarrir : 2310 ÷ 2660 mm
Puissance moteurs triphasés à partir de : 5 (6) kW - 50 (60) Hz

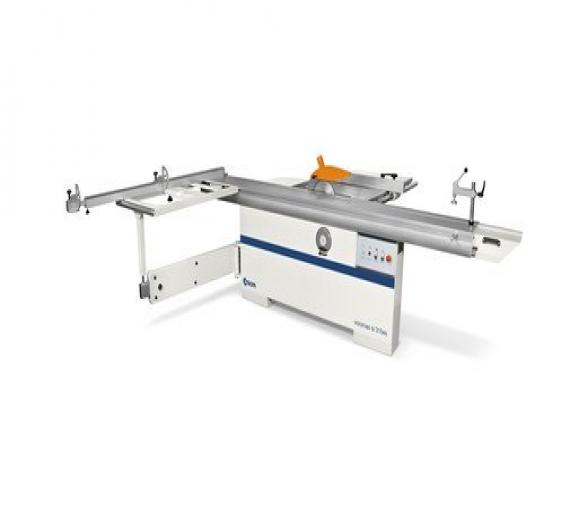

Caractéristiques techniques :

Diamètre maxi. lame scie avec inciseur monté : 315 mm
Capacité à équarrir : 2250 ÷ 3200 mm
Puissance moteurs triphasés à partir de : 4 (4,8) kW - 50 (60) Hz

Caractéristiques techniques :

Diamètre maxi. lame scie avec inciseur monté : 315 mm
Sortie maxi. de la lame à 90°/45° : 101/71 mm
Largeur de coupe au guide parallèle : 1270 mm
Capacité à équarrir : 2600 ÷ 3200 mm
Puissance moteurs triphasés à partir de : 5 (6) kW - 50 (60) Hz

Caractéristiques techniques :

Diamètre maxi. lame scie avec inciseur monté : 400 mm
Sortie maxi. de la lame à 90°/45° : 138/98 mm
Largeur de coupe au guide parallèle : 1270 mm
Capacité à équarrir : 2600 ÷ 3200 mm
Puissance moteurs triphasés à partir de : 5 (6) kW - 50 (60) Hz

L'utilisation simultanée d'une lame de diamètre 400 mm avec un inciseur de diamètre 160 mm aussi bien à 90° qu'à ±46° garantit la hauteur de coupe maximale aussi bien pour la bois massif que pour les panneaux.

Caractéristiques techniques :

Diamètre maxi. lame scie avec inciseur monté : 400 mm
Sortie de lame scie maxi. à 90°/+45°/-45° : 136/97/60 mm
Largeur de coupe au guide parallèle : 1270 mm
Capacité à équarrir : 2600÷3200 mm
Puissance moteur triphasé : 7 (8) kW - 50 (60) Hz

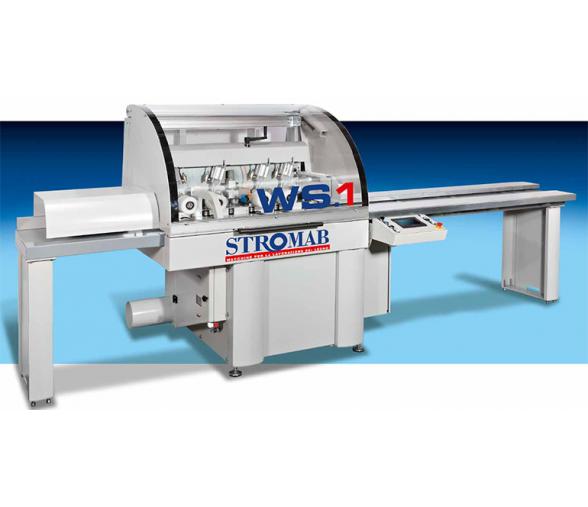

Caméra pour l’identification des défauts ou des nœuds avec lecture des marques effectuées à la craie pendant le retour du pousseur. Logiciel de gestion avec 4 degrés d'optimisation: plus grande longueur, déchet minimum, priorité et volumes. Optimisation à l'intérieur d'une seule liste ou de plusieurs listes. Programmation à distance sur Excel et transfert des données via USB ou Ethernet. 4 degrés de qualité. Longueurs variables de 3.000 à 7.000 mm (longueur maximale de chargement 900 mm en moins par rapport à la longueur de la table). 4 unités de coupe disponibles: (350 - 450 - 500 - 600mm ø lame)

Caractéristiques techniques :

TR 350
Moteur triphasé : 4 HP
Moteur triphasé : 3 kW
Tours moteur : 3000 RPM
Diamètre lame : 350 mm
Alésage lame : 30 mm
Pression maximale d'exercice : 8 bar
Poids net : 160 kg

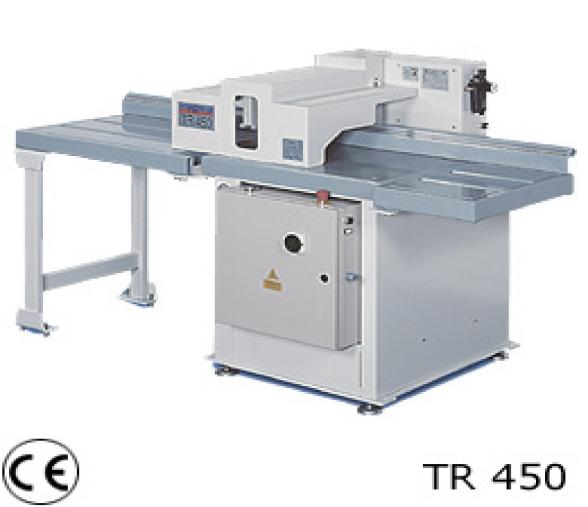

TR450 :
Moteur triphasé : 5,5 HP
Moteur triphasé : 4 kW
Tours moteur : 3000 RPM
Diamètre lame : 450 mm
Alésage lame : 30 mm
Pression maximale d'exercice : 8 bar
Poids net : 340 kg

TR500 :
Moteur triphasé : 10 HP
Moteur triphasé : 7,5 kW
Tours moteur : 3000 RPM
Diamètre lame : 500 mm
Alésage lame : 30 mm
Pression maximale d'exercice : 8 bar
Chargement matériau : uniquement latéral
Poids net : 415 kg

Caractéristiques techniques :

Diamètre max. de la lame scie avec l'inciseur monté : 315 mm
Dépassement de la lame scie par rapport au plan de travail à 90°/45° : 100/70 mm
Largeur de coupe par rapport au guide parallèle : 1000 ÷ 1500 mm
Capacité d'équarrissage : 3200 ÷ 3800 x 3200 mm
Puissance moteur triphasé à partir de : 5 (6) kW - 50 (60) Hz

Caractéristiques techniques :

Diamètre max. de la lame scie avec l'inciseur monté : 400 mm
Dépassement de la lame scie par rapport au plan de travail à 90°/45° : 140/97 mm
Largeur de coupe par rapport au guide parallèle : 1000 ÷ 1500 mm
Capacité d'équarrissage : 3200 ÷ 3800 x 3200 mm
Puissance moteur triphasé à partir de : 7 (8) kW - 50 (60) Hz

Caractéristiques techniques :

Diamètre max. de la lame scie avec l'inciseur monté : 400 mm
Dépassement de la lame scie par rapport au plan de travail à 90°/45° : 140/97 mm
Largeur de coupe par rapport au guide parallèle : 1000 ÷ 1500 mm
Capacité d'équarrissage : 3200 ÷ 3800 x 3200 mm
Puissance moteur triphasé à partir de : 7 (8) kW - 50 (60) Hz

L'utilisation simultanée d'une lame de diamètre 400 mm avec un inciseur de diamètre 160 mm aussi bien à 90° qu'à ±46° garantit la hauteur de coupe maximale aussi bien pour la bois massif que pour les panneaux.

Caractéristiques techniques :

Diamètre max. de la lame scie avec l'inciseur monté : 400 mm
Dépassement de la lame scie par rapport au plan de travail à 90°/+46°/-46° : 136/97/60 mm
Largeur de coupe par rapport au guide parallèle : 1270 mm
Capacité d'équarrissage : 2600 ÷ 3200 x 3200 mm
Puissance moteur triphasé à partir de : 7 (8) kW - 50 (60) Hz

ÉQUIPEMENT STANDARD : Discontacteur avec bobine de déclenchement - Frein moteur - Retour à ressort - Arrêt de fin de course - Démarreur étoile-triangle manuel - Bouton d'urgence - 1 bouche d'aspiration dia. 150 mm - Lame en widia - Banc à rouleaux de 1 m à droite de la lame - Banc à rouleaux de 1 m à gauche de la lame

Carcatéristiques techniques :

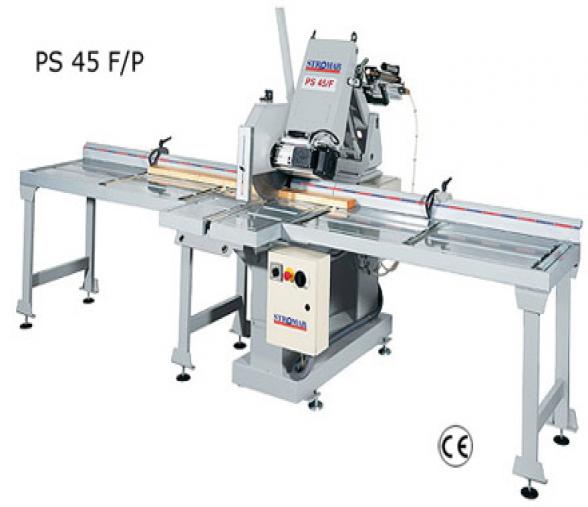

PS45f :
Moteur triphasé : 5,5 HP 7,5
Moteur triphasé : 4 kW 5,5
Tours moteur  : 2800 RPM 2800
Diamètre lame : 450 mm 500
Alésage lame : 30 mm 30
Avancement du groupe de coupe : Manuel
Capacité de coupe : 510 mm
Hauteur de coupe : 130 mm 145
Poids net : 390 kg 400

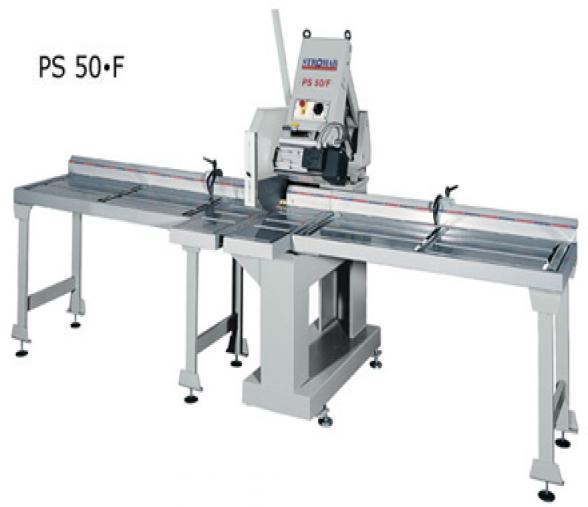

PS50f :
Moteur triphasé : 7,5 HP
Moteur triphasé : 5,5 kW
Tours moteur  : 2800 RPM
Diamètre lame : 500 mm
Alésage lame : 30 mm
Avancement du groupe de coupe : Manuel
Capacité de coupe : 510 mm
Hauteur de coupe : 145 mm
Poids net : 400 kg

Discontacteur avec bobine de déclenchement - Frein moteur - Retour à ressort - Arrêt de fin de course - Démarreur étoile-triangle manuel - Bouton d'urgence - 1 bouche d'aspiration dia. 150 mm - Lame en widia - Banc à rouleaux de 1 m à droite de la lame - Banc à rouleaux de 1 m à gauche de la lame.

PS45f :
Moteur triphasé : 5,5 HP
Moteur triphasé : 4 kW
Tours moteur : 2800 RPM
Diamètre lame : 450 mm
Alésage lame : 30 mm
Avancement du groupe de coupe : Manuel
Capacité de coupe : 510 mm
Hauteur de coupe : 130 mm
Poids net : 390 kg

PS50f :
Moteur triphasé : 7,5 HP
Moteur triphasé : 5,5 kW
Tours moteur : 2800 RPM
Diamètre lame : 500 mm
Alésage lame : 30 mm
Avancement du groupe de coupe : Manuel
Capacité de coupe : 510 mm
Hauteur de coupe : 145 mm
Poids net : 400 kg

Caractéristiques techniques :

Moteur triphasé : 7,5 HP
Moteur triphasé : 5,5 kW
Tours moteur : 2800 RPM
Diamètre lame : 500 mm
Alésage lame : 30 mm
Avancement du groupe de coupe Manuel
Angles de rotation de la lame : +60° / 0° / -45°
Capacité de coupe avec lame à 0° : 510 mm
Capacité de coupe avec lame à 45° : 350 mm
Hauteur de coupe : 145 mm
Poids net : 500 kg

Système innovant, breveté, de coulissement
du chariot à guides en acier tubulaire moulé.
Nouveau chariot à 8 roulements.
Blocage rapide de la colonne.
Rigidité extrême du bras pour une coupe
parfaite.
Sécurité absolue de l'opérateur.
Lame non incluse.

Equipement standard : Discontacteur avec bobine de déclenchement - Frein électronique - Retour à ressort - Arrêt de fin de course - Bouton d'urgence.

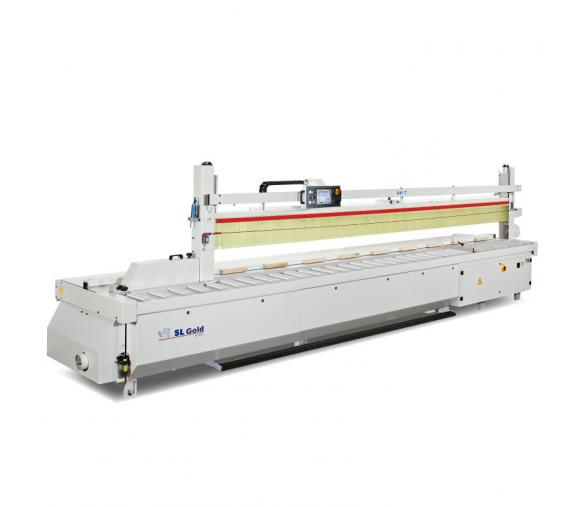

Caractéristiques techniques :

Longueurs de coupe disponibles : 2500 / 3470 / 4350 / 5320 / 6200 / 8050 mm
Largeur de coupe : 600 mm
Hauteur de coupe : 160 mm
Diamètre de la lame : 550 mm
Moteur frein de la lame : 15 HP (11 Kw)
Vitesse d’avance de la lame : 0 - 80 mt./min
Vitesse de retour de la lame : 80 mt./min
Puissance installée :13,20 Kw
Pression de travail : 6 bar
Diamètre buses d’aspiration : 2 X Ø 130 - 1 X Ø 200 nr
Niveau de puissance sonore : 97,2 dB (A)
Emission des poussieres : 0,18 mg/m3

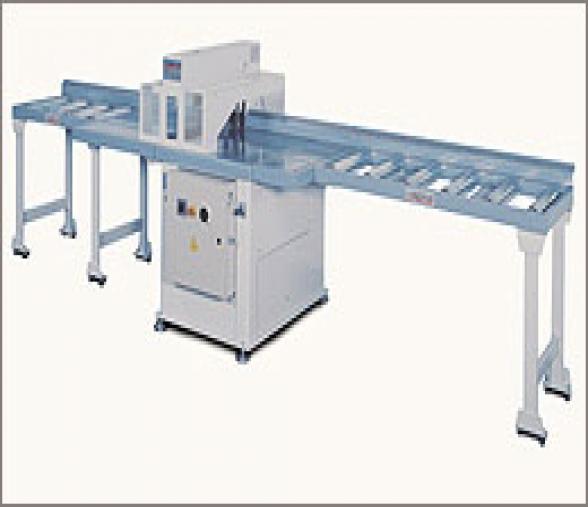

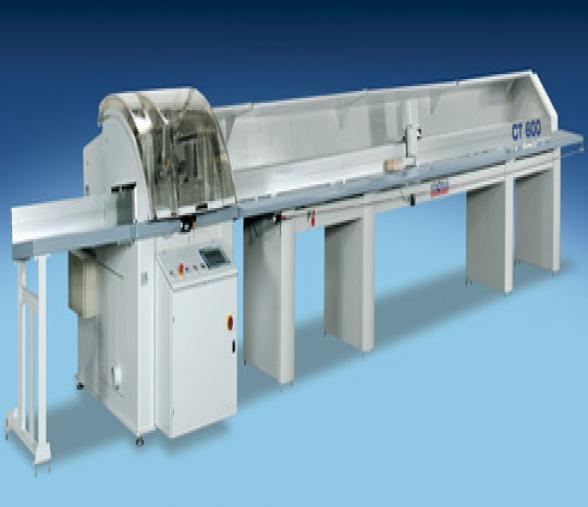

Caractéristiques techniques :

Moteur triphasé : 12 HP
Moteur triphasé : 9,2 kW
Tours moteur : 3000 RPM
Diamètre lame : 600 mm
Alésage lame : 30 mm
Pression maximale d'exercice : 70 bar
Chargement matériau uniquement latéral
Poids net : 570 kg

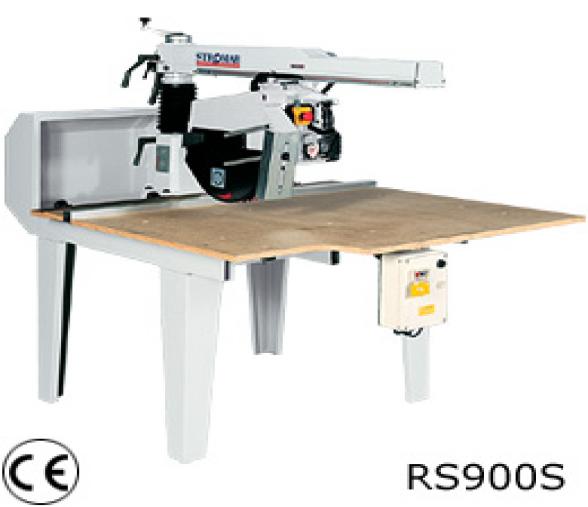

Caractéristiques techniques :

Moteur triphasé : 5,5 HP
Moteur triphasé : 4 kW
Tours moteur : 2800 RPM
Diamètre lame : 550 mm
Alésage lame : 30 mm
Axe horizontal - rotation +60° / 0° / -45
Axe vertical - inclinaison 0° / +45°
Capacité de coupe à 0° : 525 mm
Capacité de coupe orientée à 60° : 270 mm
Capacité de coupe orientée à 45 : 370 mm
Hauteur de coupe à 0° : 200 mm
Hauteur de coupe avec lame inclinée à 15° : 190 mm
Hauteur de coupe avec lame inclinée à 45° : 115 mm
Poids net : 315 kg

Bras en aluminium.
Guides linéaires de précision en acier trempé.
Chariot avec 4 patins pour guides linéaires de
précision.
Levage du carter lame avec cylindre
pneumatique.
Avancement de la lame avec pignon et
crémaillère et moteur sans balais.
Rotation et inclinaison motorisées contrôlées
par le programmateur.
2 presseurs pneumatiques.
3 bouches d'aspiration dia.120 mm.
Lama en widia incluse.

WS. 1 est une tronçonneuse de dernière génération en mesure d’apporter une contribution importante lors du cycle de production grâce à son haut niveau de précision et de vitesse, et à son extrême facilité d’utilisation. Sa compacité et ses dimensions réduites sont un véritable atout pour la logistique. WS.1 a principalement été créée pour s’intégrer dans le cycle de production du bois lamellé-ecollé, dans le tronçonnage et la purge des défauts des barres provenant de moulurières, multilames, séchoirs, etc., destinées à l’assemblage en queue d’aronde. WS.1, de nombreux avantages et une productivité élevée avec un excellent rapport qualité/ performances soutenu par un prix très compétitif.
